Описание

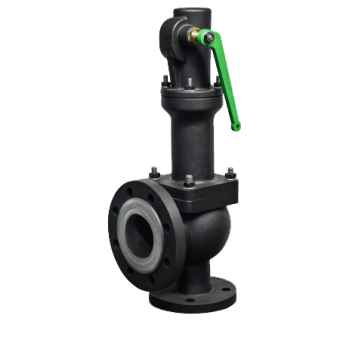

Клапан предохранительный полноподъёмный АСТА серии П223
Предохранительный клапан АСТА серии П223 – сбросной полноподъёмный пружинный угловой клапан. Используется преимущественно на сжимаемых средах (пары, газы), а также перегретых жидкостях. Выходной патрубок на два типоразмера больше входного, что позволяет получить высокую пропускную способность с учётом расширения сжимаемых сред и вскипания жидкостей при резком снижении давления. Клапан начинает незначительно открываться при давлении срабатывания, при дальнейшем росте давления клапан резко подрывается на полный ход, что позволяет обеспечить быстрый сброс максимально возможного расхода среды.
Особенности конструкции:
- Сбросной принцип действия
- Закрытый колпак
- Негазоплотное исполнение
- Высокая пропускная способность
- Расширенный DN выходного патрубка
- Принудительный подрыв рычагом
- Ремонтопригодная конструкция
- Мягкое уплотнение седла или «металл-металл»
Технические характеристики
Номинальный диаметр DN 20 – 100 Номинальное давление PN 40 x 16 Минимальная температура рабочей среды -30 ̊C Максимальная температура рабочей среды +350 ̊С (уплотнение седла «металл – металл») +200 ̊C (уплотнение PTFE)
Рабочая среда Пар, воздух, вода и др. среды, нейтральные к материалам клапана Давление настройки, Рн 0,5-16 бар Давление полного открытия, Рпо +15% от Рн Давление полного закрытия, Рз – 20% от Рн Тип присоединения Фланцевый по ГОСТ 33259-2015 -
