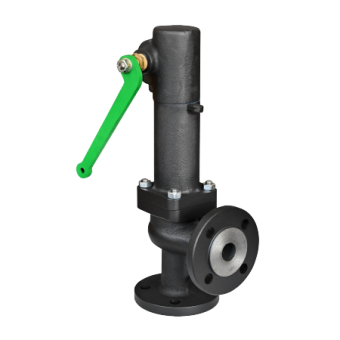

Клапан предохранительный пропорциональный АСТА серии П123
Предохранительный клапан АСТА серии П123 – пропорциональный малоподъёмный пружинный угловой клапан. Используется преимущественно в жидкостных системах. Клапан обладает невысокой пропускной способностью, открывается пропорционально росту давления и позволяет не допускать чрезмерных потерь среды и резкого падения давления при срабатывании клапана.
Особенности конструкции:
- Пропорциональный принцип действия
- Закрытый колпак
- Негазоплотное исполнение
- Невысокая пропускная способность
- Одинаковые DN на входе и выходе клапана
- Принудительный подрыв рычагом
- Корпус из высокопрочного чугуна
- Мягкое уплотнение седла
Технические характеристики:
Модель привода ЭПР-М 100
150
200
300
450
600
900
1200
1800
2500
3500
Тип управления Трехпозиционный
Напряжение, В 3х380В АС / 1х220В АС*
3х380В АС
Крутящий момент, Н*м 100
150
200
300
450
600
900
1200
1800
2500
3500
Частота вращения выходного вала, об/мин 18
24
Потребляемая мощность, Вт 250
370
550
750
1100
1500
2200
3000
4000
5500
7500
Номинальный ток, А 1,3 / 2,2**
1,9 / 3,2**
2,5 / 4,1**
3,1 / 6,1**
4,4
5,7
7,4
11,3
13,3
15,2
20,7
Монтажное положение Любое, кроме приводом вниз
Кабельные вводы 2 х М24
Температура окружающей среды От -20°С до 60°С / от -45°С до 70°С*Δ
Степень защиты по
ГОСТ 14254-96IP67 / IP68*
* – по запросу
** – номинальное значение тока при напряжении питания 1х220В АС
Примечание: по запросу доступны электроприводы с частотой вращения выходного вала до 96 об/мин.
-
