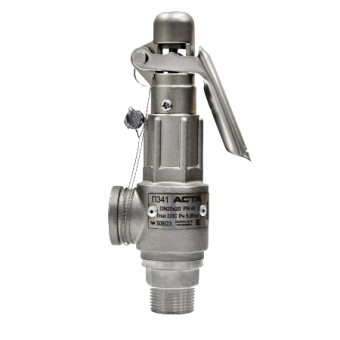

Предохранительный клапан из нержавеющей стали АСТА П341

Предохранительный клапан из нержавеющей стали АСТА П341

Предохранительные клапаны АСТА серии П341 и П361 – малоподъёмные пружинные угловые клапаны, предназначенные для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления.

Принцип действия основан на разности силы упругой деформации пружины и силы, создаваемой давлением рабочей среды. При превышении давления настройки клапана происходит сброс избытка рабочей среды.

Преимущественно используется для защиты паропроводов, сосудов под давлением (ресиверы, автоклавы, пастеризаторы и т.д.), обвязок тепловых энергоустановок и другого промышленного оборудования.

Особенности конструкции:

•  Негазоплотное исполнение
•  Принудительный подрыв рычагом
•  Уплотнение затвора «металл-металл» или мягкое силиконовое уплотнение затвора
•  Газоплотное исполнение без подрыва*
• Мягкое уплотнение затвора PTFE*

*- по запросу

Технические характеристики:

Номинальный диаметр DN		15 – 25 (1/2” – 1”)
Номинальное давление PN		40 бар
Температура рабочей среды	«м-м»	от -60 °С до 220 °С
	PTFE	от -60 °С до 200 °С
	С	от -50 °С до 150 °С
Рабочая среда	«м-м»	Пар, воздух и другие среды, нейтральный к материалам клапана
	PTFE	Пар, воздух, вода и другие среды, нейтральный к материалам конструкции клапана
	С	Пар, воздух, вода (до 6 бар) и другие среды, нейтральные к материалам клапана
Давление настройки		0,3 – 30 бар
Тип присоединения		Резьбовой R/Rc (вход/выход)
